Описание СОУЭ-011: Реализация функций управления приборами оповещения и контроля целостности линий в СОУЭ

Описание решения

Типовое решение реализовано на базе оборудования производства ИП Раченков А.В. Решение является составной частью системы оповещения и управления эвакуацией (СОУЭ) с автоматическим запуском и контролем линий оповещения и управления и может быть использовано для объектов различной степени сложности.

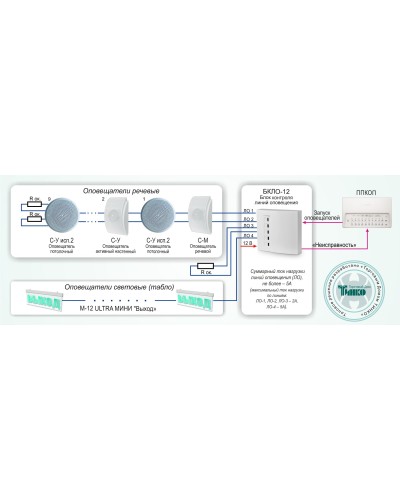

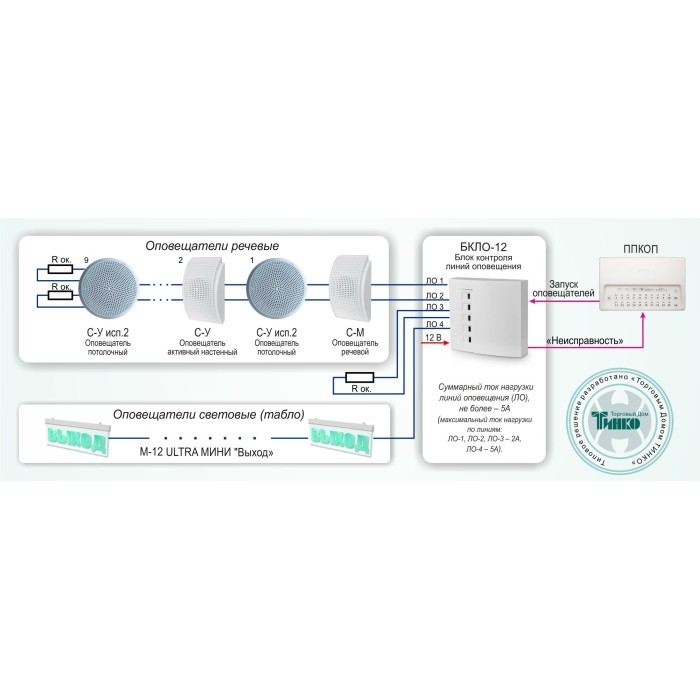

Основой решения является блок контроля линий оповещения БКЛО-12, который осуществляет управление речевыми оповещателями и световыми табло "ВЫХОД", а также контролирует целостность линий оповещения и управления. Прибор предназначен для использования в составе автономной или централизованной системы оповещения и пожарной сигнализации. Для хранения сообщений используется речевой оповещатель «С-М».  «С-М» получает команду для речевого оповещения о пожарной тревоге от БКЛО-12 и транслирует предварительно записанные речевые сообщения активным речевым оповещателям «С-У».

БКЛО-12 имеет четыре линии оповещения.
Оповещатель «С-М» выпускается с базовой модификацией сообщения длительностью 8 секунд : «ВНИМАНИЕ! ПОЖАРНАЯ ТРЕВОГА! СРОЧНО ВСЕМ ПОКИНУТЬ ПОМЕЩЕНИЕ».

Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.
